エーデルをはじめよう！　− Web編 −

　　　　指定する対象領域の形は長方形と多角形から選べます。この選択は、メニューバーの［対象］、
　　　または、作図領域左側の指定ボタンと、メニューバーの[対象]で行います。
　　　長方形を指定した場合は、対象としたい部分を囲むように長方形のひとつの角とその対角を左クリックで
　　指定します。
　　　多角形を指定した場合は、対象としたい部分を囲むように次々に頂点を左クリックで指定してゆき、最後に
　　始点の近くを左クリックすることで多角形を閉じます。

四角形の領域を指定。 指定方法は、 長方形の描画方法と同じ。	多角形の領域を指定。 指定方法は、 折れ線の描画方法と同じ。

　　　　対象領域として作図領域の全体を指定することは、上記の長方形／多角形のどちらでもできなく
　　　はありませんが、そのための専用のスピードボタンが長方形／多角形領域指定ボタンの下に
　　　あります。この「全域指定」ボタンは、領域指定の選択が長方形／多角形のどちらであっても
　　　有効で、これをクリックすると直ちに全域が指定されます。

全領域を指定。 指定方法は、ボタンを押すだけ。

　　　　編集・変形の対象として点種を限定することができます。どの点種に限定するかについて、次の
　　　３つの組み合わせがあります。

ボタン：対象点種を指定点種に限定 指定点種以外には、 操作が影響しない。	ボタン：全点種対象 全ての点種に 操作が影響する。	ボタン：対象点種から指定点種を除外 指定点種には 操作が影響しない。

　　　　この選択は、作図領域左側のボタンと、メニューバーの[対象]でおこなえる他、メニューバーの
　　　［編集］や［変形］から各編集・変形処理のメニューを指定する場合は、そのサブメニュー（指定点種、
　　　全点種、指定点種除外）でおこないます。

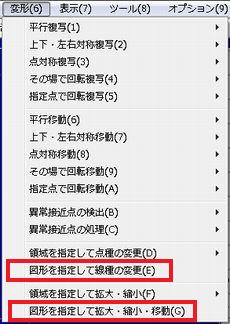

　　　図形を指定しておこなう編集・変形のモードは、メニューバーの［編集］にある
　　［図形を指定して消去］、及び、メニューバーの［変形］にある［図形を指定して線種の変更］と
　　［図形を指定して拡大・縮小・移動］です。

メニュー： [編集] → [図形を指定して消去]	メニュー： [変形] → [図形を指定して線種の変更]、 [変形] → [図形を指定して拡大・縮小・移動]

　　これらのモードではすでに描かれている図形のひとつひとつを指定しますが、そのためには、
これらのモードに入ってから、対象としたい図形を直接クリックするか、ダイアログにある「図形」欄で
図形の種類を指定した上で、Shift キー、または、図形を変更する「対象」ボタンをクリックします。

　　　ただし、自由曲線などは指定できません。また、折れ線・連続弓線は、全体を指定することはでき
　　ず、それを構成している線分・弓線のひとつひとつを指定することになります。

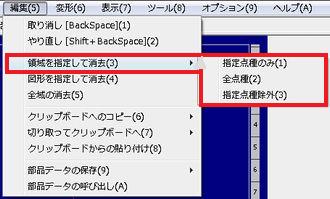

　　　　作図領域左側の「領域を指定して消去」ボタン、または、メニューバーの［編集］-
　　　［領域を指定して消去] → [指定点種／全点種／指定点種除外］を選ぶと、このモードに
　　　入ります。

	（ALT＋５ → ３ → １〜３）
メニュー： [編集] → [領域を指定して消去] [指定点種／全点種／指定点種除外]	ボタン： 領域を指定 して消去。

　　　　前者では対象としたい点種組み合わせも選んでください。その上で、作画領域内に長方形／
　　　多角形領域を指定すると、消去が直ちに実行されます。
　　　　このモードでは、指定した領域内の図のうち、処理点種として指定されている点種だけが
　　　選択的に消去されます。

　例-1）　中点の円の中の、小点のみ消去する（対象点種は小点を指定）

小点で内側を塗りつぶした、 中点で描かれた円。	右半分を長方形領域で指定。	右半分の小点が 消去されたところ。

　例-2）　図中の中点のみ削除する

大中小の円　（各大中小の 点で描かれている)が 重なり合って描かれている。	中点を選ぶ	領域を指定し、左クリック。	中点の円のみ削除。

　　　　引続き消去領域の指定を繰り返せば、何回でも消去を続けることができます。この間に
　　　処理点種組み合わせ指定ボタンで対象点種を変更することもできます。
　　　　他のコマンドを指定するか Escキーを押せば消去を終わります。

　　　　メニューバーの［編集] → [図形を指定して消去］を選ぶと、このモードに入ります。
　　　詳しくは、この章の　「(6)　図形を指定して編集・変形」　を参照してください。

　　　　作図領域左側の「全域の消去」ボタン、または、メニューバーの［編集] → [全域の消去］を
　　　選ぶと、画面に「全域の消去」ダイアログボックスが出るので、ラジオボタンで処理点種を
　　　指定し、「実行」ボタンをクリックすると、直ちに全域の消去が実行されます。このモードでは
　　　作図領域全体に消去が及びますが、処理点種として指定されている点種の図形だけが選択的に
　　　消去され、他の図形は変化しません。

（ALT＋５ → ５）

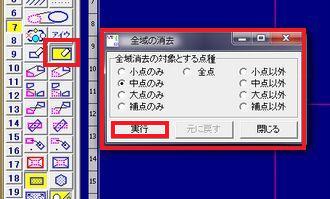

ボタン： 全領域を削除。	ダイアログボックス：全域消去の対象とする点種 点種を選択して、実行ボタンを押す。

　　　　消去がおこなわれると、「実行」ボタンは暗転して中央の「元に戻す」ボタンが明転します。
　　　このときに、「元に戻す」ボタンをクリックするか BackSpace キーを押せば、消去を取り消して直前
　　　の画面を復元できます。

　　　　ダイアログボックスの「閉じる」ボタンをクリックするか、Escキーを押せば、このモードを閉じ
　　　て自由曲線モードに移ります。

　　　　なお、「領域を指定して消去」で領域指定の際に「全域指定」ボタンを押しても全領域をクリア
　　　することができます。

　　　　図形の方向性を保ったまま複写／移動します。

ボタン：全点種対象 全点種を指定する。	ボタン：平行複写 平行複写を指定する。

　例）　全点種が含まれている図を複写する。

複写したい図を 範囲選択。	選択した図が、 カーソルについて 仮の図形を表す。	貼り付けたい場所 （ここは、右下）で 左クリック。	右クリックで終了するまで何回でも （ここでは、右上にも） 複写できる。

　　　　複写／移動元の図形を指定してからマウスを動かすと、それに連れて、対称軸を示す線と仮図が
　　　表示されますので、適当なところで左クリックによって決定してください。対称軸で折り返した
　　　図形が得られます。

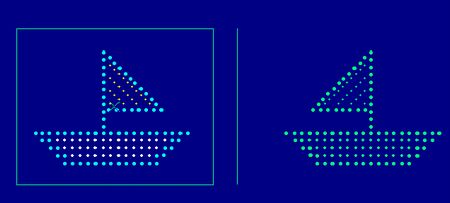

　例）　上下・左右対称複写の例を示す。

左：元の図(選択状態)。　 × 印は、選択範囲の中心。 中央の縦線は、線対称の軸。 右：線対称で、右に複写された図。

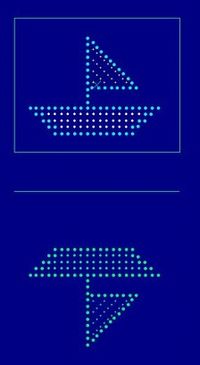

上：元の図(選択状態)。 　 × 印は、選択範囲の中心。 　中央の横線は、線対称の軸。 下：線対称で下に複写された図。

　例）　上下・左右対称移動も同様の手順。
　　　　 移動先で左クリックで確定すると元の図は削除される。

　　　　複写／移動元の図形を指定してからマウスを動かすと、それに連れて、対称の中心を示す × 印と
　　　仮図が表示されますので、適当なところで左クリックによって決定してください。点対称の図形が
　　　得られます。

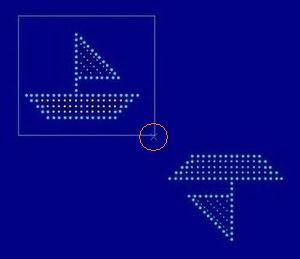

　例）　点対称複写の例を示す。
　　　 　手順は、　 平行複写 　とほぼ同じ。
　　　　 複写したい図を範囲選択すると、点対称の中心に × 印が表示される。

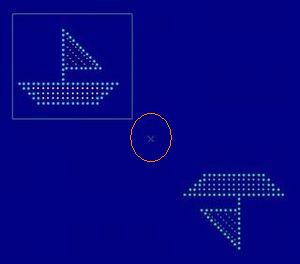

点対称複写複写。 　中央の × 印は、点対称の中心。 元図に一番近づけて複写した例。	点対称複写複写。 　中央の × 印は、点対称の中心。 元図から離れたところに複写した例。

　例）　点対称移動も同様の手順。
　　　 　移動先で、左クリックで確定すると、元の図は削除される。

　　　　複写／移動元の図形を指定すると、長方形で指定した場合はその中点、多角形で指定した場合は
　　　その多角形が内接する長方形の中心に × 印が表示されます。そして、マウスを動かすと、それに
　　　連れて仮図が表示され、また作図領域下のステータスバーには時計回りに測った回転角が表示され
　　　ますので、これらを参考にして適当なところで左クリックによって決定してください。 × 印の位置
　　　を中心として回転させた図形が得られます。

　例）　その場で回転複写の例を示す。
　　　　 複写したい図を範囲選択すると、長方形で指定した場合は点対称の中心に
　　　　 × 印が表示。

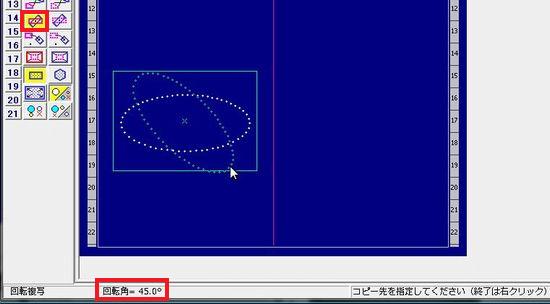

元図。	図形を選択すると （長方形指定の例）、 その図形が カーソルについて 回転する。	仮の図形を見ながら 位置/角度など調節。	左クリックで確定。 右クリックするまで、 何度でも複写可能。

ステータスバーに表示された回転角(時計回りで測った角度)。

　例）　その場で回転移動も同様の手順。
　　　　 移動先で、左クリックで確定すると、元の図は削除される

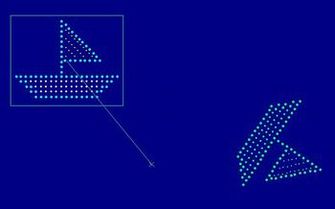

　　　　複写／移動元の図形を指定してから、さらに回転の中心としたい位置をマウスで指定してくださ
　　　い。回転の中心には × 印が表示されます。そして、マウスを動かすと、それに連れて仮図が表示さ
　　　れ、また、作図領域下のステータスバーには時計回りに測った回転角が表示されますので、これら
　　　を参考にして適当なところで左クリックによって決定してください。 × 印の位置を中心として回転
　　　させた図形が得られます。

　例）　中心を指定しての回転複写の例を示す。
　　　 　複写したい図を範囲選択したら、回転の中心としたい位置をマウスで指定する。
　　　　 回転の中心には × 印が表示される。

元図を範囲選択すると、 回転の中心が × で表示された。	選択した図形がマウスカーソルについて、 仮の図形を表示しながら回転する。 角度を決めて、左クリックで確定。 右クリックするまで、何度でも複写可能。

　例）　中心を指定して回転移動も同様の手順。
　　　　 移動先で、左クリックで確定すると、元の図は削除される。

　　　なお、平行移動については、領域を指定するのではなく、図形を指定しておこなう方法があります。
　　詳しくは、この章の　「(6)　図形を指定して編集・変形」 を参照してください。

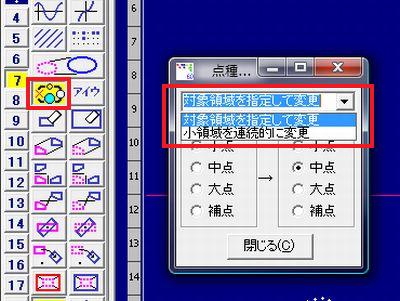

　　　作図領域左側の「点種の変更」指定ボタン、または、メニューバーの［変形］-
　　［領域を指定して点種の変更］からサブメニューを選ぶと、「点種の変更」ダイアログボックスが出
　　ます。領域を指定して点種を変更する方法には次の２つがあり、まず、ボックスの選択窓で選択して
　　ください。　（メニューバーから選んだ場合は、サブメニューで先に選ぶことになります。）

　　対象領域を指定して変更　　／　　　　小領域を連続的に変更

どちらかを選ぶ。 対象領域を指定して変更　するか、小領域を連続的に変更　するか。

　　また、点種をどのように変更するのかを　「対象点種」と「変更後」のラジオボタンで指定して下さい。

点種をどのように変更するのか、 左側の「対象点種」と、右側の「変更後」のラジオボタンで指定する。 ここは、「対象領域を指定して、小点から中点に変更する」という指定。

　　　「対象領域を指定して変更」の場合は、点種を変更したい図形を含む領域を長方形／多角形で指定
　　すると、その領域内の図形の「対象点種」の点がすべて「変更後」の点種に変更されます。

　　　「小領域を連続的に変更」の場合にはマウスカーソルが四角の枠に変わります。この枠の大きさは
　　点間隔の数値によって変えることができます。この連続的な変更の場合は、マウスの左クリック、
　　または、左ボタンを押しながらのドラッグで、四角枠の中の点種が指定通りに変更され、右クリック、
　　または、右ボタンを押しながらのドラッグでは、指定してあるのと逆の方向に点種を変更します。

　　　右クリックを使うと部分的な復元ができることになります。しかし、例えば、左クリックで中点を小点
　　に変更し、続いて右クリックで復元しようとする場合、枠の中に先の変更の以前からあった小点がある
　　場合、それも中点に変更されることになります。

　　　別のモードを選択するか、「閉じる」ボタンで「自由曲線」モードに入れば、このモードを終了し
　　ます。

　　　このモードでは、指定した対象領域内の指定した組み合わせ点種の図形を拡大、または、縮小しま
　　すが、その際、点間の距離を拡げたり縮めたりしますので、一般には適当な点図にはなりません。

　　　そのため、点種を変更せずに処理するモードの他に、すべてを「補点」に変更するモードを
　　設けています。　後者では、得られた補点の図をなぞるようにして、適当な点種で描き直すとよいでしょう。

　例）　点種を変更せずに処理するモード　　（ALT＋６　→　Ｆ　→　２　→　２）

拡大・縮小したい範囲を選択。	仮の図を見ながら、 マウスを動かして大きさを調節。 等倍だけでなく、 縦横にも伸縮可能。	点種そのままの拡大・縮小図 (点間隔は変化する)。

　例）　すべてを「補点」に変更するモード　　（ALT＋６　→　Ｆ　→　２　→　１）

拡大・縮小したい範囲を選択。	仮の図を見ながら、 マウスを動かして大きさを調節。 等倍だけでなく、 縦横にも伸縮可能。	補点に変更された拡大・縮小図(点間隔は変化する)。 （補点の色は、標準なら赤。 ここはオプションで変更。）

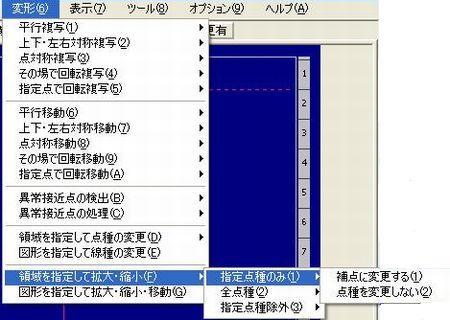

　　　メニューバーの［変形] → [領域を指定して拡大・縮小］から入る場合は、サブメニューで対象点種
　　と変更モードを選びます。
　　　作図領域左側のボタン群には、両変更モードに対応する２つボタン　　があります。
　　　この場合は、対象としたい点種の組み合わせも選択してください。

[変形] → [領域を指定して拡大・縮小]から入る場合は、 サブメニューでモードを選ぶ。

　　　この「拡大・縮小」には、縦横を同倍率に拡大・縮小するモードと、縦横を別の倍率で拡大・縮小
　　するモードとの２つがあります。どちらのモードで実行するかは、各拡大・縮小元の領域を指定する
　　毎に、指定が終わるまでに Ctrlキーを押して切り換えることができます。Ctrl キーはトグルスイッチ
　　として働き、一度押すごとにモードが切り換わります。初期値は同倍率モードになっています。

画面下のステータスバーを拡大したところ。 縦横の拡大・縮小を同倍率で行うか、別の倍率で行うかの切り換え。 領域を指定する際、始点を左クリックしたら、次にCtrl キーを押す。 一度押すごとに切り換わる。

　　　いずれのモードでも、拡大・縮小したい図形を囲むようにして領域を指定すると、長方形で指定し
　　た場合はその中点、多角形で指定した場合はその多角形が内接する長方形の中心に × 印が表示されま
　　す。そして、マウスを動かすと、それに連れて仮図が表示され、また、作図領域下のステータスバー
　　には倍率が表示されますので、これらを参考にして適当なところで左クリックによって決定してくだ
　　さい。実行されると元の図は消えます。

ページの先頭：目次に戻る

　　　メニューバーの［編集］に［図形を指定して消去］、
　　　メニューバーの［変形］には、［図形を指定して線種変更］と　［図形を指定して拡大・縮小・移動］
　　のサブメニューがあります。
　　　これらをクリックすると、それぞれのモードに入り、すでに描かれている円などの図形を対象として、
　　次の処理をおこないます。

　　　　　　　　消去　／　点種の変更　／　点間隔の変更　／　線種の変更　／　拡大・縮小　／　平行移動

　　これらのモードに入ると、３モードに共通の「図形を指定して編集・変形」ダイアログボックスが
　　現れます。そして、そこにあるタブを選ぶことで、３つのモード間で互いに移行できます。作図領域
　　の左側にあるボタン群の中には「図形を指定して編集・変形」モードに入るボタンがあり、これに
　　よっても同じダイアログボックスが出ます。

　　　これらのモードに入った直後、すでにひとつの図形が選択されていますが、まず、編集・変形した
　　い図形を指定してください。直接作画領域の図形をクリックするか、ダイアログの「図形」欄と
　　「対象」ボタンをクリックして指定図形を変更できます。（Ｃｔｒｌキーの押下は「対象」ボタンのクリックと
　　同じ働きをします。）

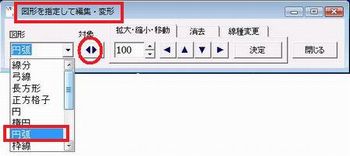

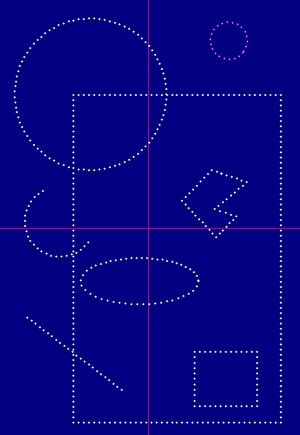

図形の指定をするには、 図形の窓の▼をクリックして一覧から選択するか、 目的の図形の近くでクリックすることでも可能。 ここでは、「円弧」が選択されている。	指定した「円弧」は、図中に２つある。 「対象」ボタン（またはCtrlキー）を使い、 円弧の描画機能で描いた、 右上の円を選択したところ。 色が変わっている。

　　そして、「消去」の場合は「消去する」のボタンですぐに消去できます。「線種変更」の場合は、変更後の
　　点種・点間隔・線種を指定し、「変更する」のボタンで実行してください。「拡大・縮小・移動」の場合は、
　　「倍率」の数字を変えて拡大・縮小させたり、４方向の「移動」ボタンで移動させた後、「決定」ボタンで
　　確定してください。

　例）　下記の図中、中点の長方形のみ「消去」する。

「消去」タブで、まず「図形」により対象図形を選択（長方形）する。 「消去する」で変更し、「閉じる」で変更確定。

元図。	中点で描かれた図形を指定。 中央の図の色が変化する。	「消去する」ボタンの押下で消去。　　　「閉じる」で確定。

　例）　「線種変更」する場合。

「線種変更」タブで、まず「図形」により対称図形を指定。 「点種」・「間隔」・「線種」で、変更したいものをそれぞれ指定。 「変更する」ボタンで変更し、「閉じる」ボタンで変更が確定する。

　例）　「拡大・縮小・移動」する場合。

「拡大・縮小・移動」タブで、まず「図形」で対象図形を指定。 拡大・縮小のための割合、移動の方向をそれぞれ指定。 「決定」ボタンで変更し、「閉じる」ボタンで変更が確定する。

　　　こうして変形された図形は、改めて「図形を指定して編集・変形」する対象として指定できます。
　　　このモードでは、拡大・縮小しても点の間隔が変わりません。また、編集・変形の対象として、
　　領域を指定するのではなく、描かれている図形のひとつひとつを指定するので、例えば、いくつかの
　　図形が重なっている中からひとつの図形だけを指定して、それを変形させたいときなどに便利です。

　　　しかし、このモードには以下のような制限があります。

　　a. 対象となる図形は、線分・正方格子・長方形・円・楕円・円弧・弓線・枠線の他、６種類の関数
　　　グラフの計１４種類で、自由曲線で描いた図形などは対象となりません。「線分」というのは斜線
　　　と縦線・横線を含んだものです。また、折れ線と連続弓線については、部分部分の線分・弓線が対
　　　象となります。

　　b. 図形が部分的に変更（例えば、消去）されていても、この機能の対象は始めに描かれたものに
　　　なります。（「全域消去」の場合はこの機能の対象からもはずれます。）

　　c. 図形が複写・移動されていても、この機能の対象は始めに描かれたものになります。ただし、この
　　　機能を使って、つまり「図形を指定して」移動されたものは、その移動後のものが対象になります。

　　d. 放物線・無理関数のグラフ・三角関数のグラフについては、元の図形が縦位置で描かれた
　　　のか、横位置で描かれたのかが関係してきます。そのため、例えば、縦位置で描かれた放物線に
　　　ついて、横位置の画面でこの機能を使おうとするとうまくいきません。こういう場合は、縦位置に
　　　戻してください。

　　e. 拡大・縮小における「縦横別倍率」はありません。

　　f. ver.6.06 より前のエーデルで作成・保存したデータは、ver.6.06 以降のエーデルで開いても、
　　　後から描いた図形以外の図形ではこの機能は使えません。

　　g. 枠線は、もともと破線で描くことができませんので、破線への線種変更はできません。
